استادبولت: استانداردها، گریدهای A193/B7 و راهنمای کامل انتخاب و سفت‌کاری

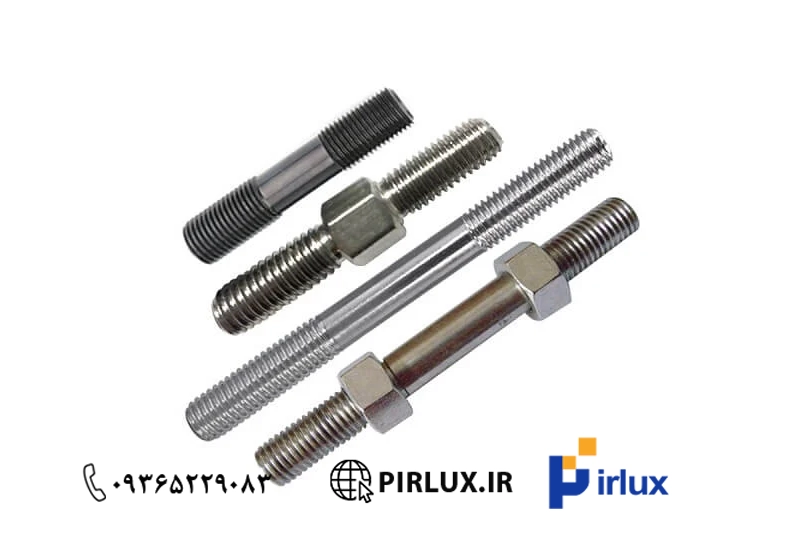

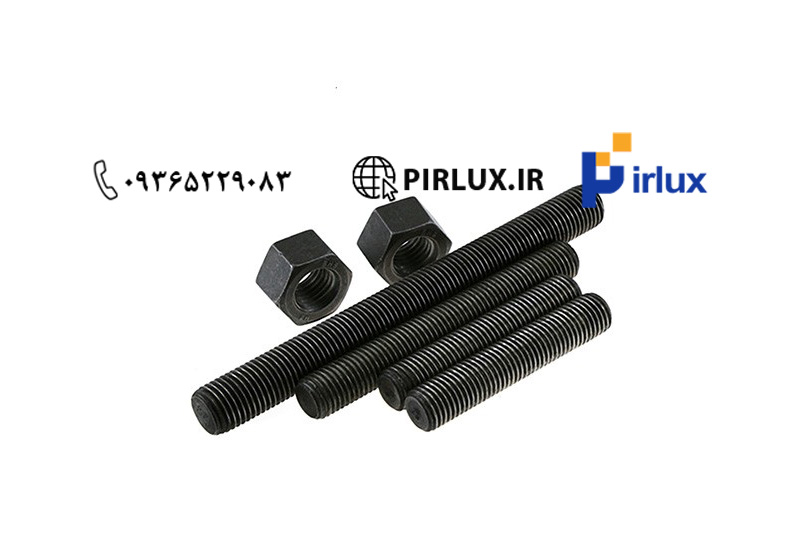

استادبولت (Stud Bolt) یا «پیچ دو سر دنده» نوعی بست رزوه‌دارِ بدون سر است که در دو سر خود رزوه دارد و معمولاً همراه با دو مهره (و اغلب واشر) برای اتصال قطعاتی مانند فلنج‌ها، درپوش‌ها و تجهیزات تحت فشار به کار می‌رود. استادبولت به دلیل استحکام بالا، امکان انتقال یکنواخت بار پیش‌بارگذاری (Preload) و قابلیت دمونتاژ سریع، به بست استاندارد در صنایع نفت و گاز، پتروشیمی، نیروگاه، معدن و صنایع دریایی تبدیل شده است. در این مقاله ۱۰۰۰ کلمه‌ای، هرآنچه برای شناخت، انتخاب و استفاده صحیح از استادبولت نیاز دارید را مرور می‌کنیم.

ساختار و اصول عملکرد استادبولت

استادبولت یک میلۀ استوانه‌ای رزوه‌دار است که با قرار گرفتن در سوراخ‌های رزوه‌نشده‌ی فلنج‌ها یا قطعات، امکان سفت‌کردن با دو مهره در دو طرف اتصال را فراهم می‌کند. در عمل، با سفت کردن مهره‌ها کشش محوری در استادبولت ایجاد می‌شود و این کشش، فشار فشاری کافی میان سطوح اتصال (مثلاً دو فلنج) را تضمین می‌کند. مزیت کلیدی استادبولت نسبت به پیچ‌های سرشش‌گوش این است که امکان دسترسی متقارن و سفت‌کردن متوازن از دو طرف را می‌دهد و در فضاهای محدود پیرامون سوراخ‌ها بهتر عمل می‌کند.

انواع رایج رزوه استادبولت

• متریک (M): مطابق ISO 261/965؛ برای ماشین‌آلات و سازه‌ها در سیستم SI رایج است.
• اینچی (UNC/UNF/8UN): مطابق ASME B1.1؛ در اتصالات فلنجی صنعتی – مخصوصاً در سایزهای بزرگ – رزوه 8UN بسیار متداول است.
  انتخاب گام و استاندارد رزوه باید با استاندارد فلنج و مهره/واشر سازگار باشد تا درگیری رزوه و توزیع تنش صحیح حاصل شود.

متریال و گریدهای پرتکرار استادبولت

انتخاب جنس استادبولت به دما، فشار، محیط خورنده و الزامات مکانیکی بستگی دارد. چند گروه پرکاربرد:

• فولاد کربنی/آلیاژی مقاوم به دما
  گریدهای معروف برای استادبولت‌های صنعتی شامل ASTM A193 B7 (فولاد کروم-مولیبدن سخت‌کاری‌شده) برای سرویس‌های دما و فشار بالا، و A320 L7 برای دمای پایین است. برای مهره‌ها معمولاً ASTM A194 2H به کار می‌رود تا استحکام جفت مناسب تأمین شود.
• استنلس استیل (ضدزنگ)
  A193 B8/B8M معادل فولادهای زنگ‌نزن 304/316 برای محیط‌های خورنده و صنایع غذایی/دارویی مناسب‌اند. 316 به‌دلیل مولیبدن مقاومت به خوردگی موضعی بهتری نسبت به 304 دارد.
• پوشش‌ها و پرداخت‌ها
  برای کنترل خوردگی و اصطکاک: گالوانیزه سرد/داغ، پوشش‌های زینک فلیک (مانند داکرومت/ژیومت)، و PTFE/XYLAN برای کاهش ضریب اصطکاک و کمک به دستیابی به گشتاور-کشش قابل پیش‌بینی. انتخاب پوشش باید با دمای کاری، حساسیت به هیدروژن/تردی و نیازهای بهداشتی سازگار باشد.

استانداردها و الزامات کیفی

برای اطمینان از عملکرد، استادبولت باید مطابق استانداردهای شناخته‌شده تولید و آزمون شود:

• ابعاد و رزوه: ASME B1.1 (اینچی)، ISO 261/965 (متریک).
• خواص مکانیکی: ASTM A193 (استادبولت)، ASTM A194 (مهره)، و در کاربردهای دما پایین ASTM A320.
• مستندات کیفیت: گواهی مواد EN 10204 Type 3.1، نتایج کشش، سختی و ترکیب شیمیایی.
• واشرها: اغلب طبق ASTM F436 یا معادل؛ انتخاب ضخامت و سختی صحیح برای توزیع یکنواخت بار حیاتی است.

انتخاب طول و قطر مناسب برای استادبولت

ابعاد استادبولت باید بر اساس ضخامت قطعات، تعداد واشر و ارتفاع مهره تعیین شود. چند نکته عملی:

• قطر (d) را مطابق سوراخ‌های فلنج/قطعات و جداول استاندارد انتخاب کنید.
• طول کل (OAL) معمولاً طوری تعیین می‌شود که پس از مونتاژ، حداقل ۲ تا ۳ رزوه از بالای مهره بیرون بماند.
• درگیری رزوه در مهره بهتر است حداقل برابر قطر نامی باشد (≈ 1.0d). در سرویس‌های فشار بالا گاهی 1.5d توصیه می‌شود.
• برای فلنج‌های ASME، جداول ابعادی استاندارد تعداد و سایز استادبولت را برای هر سایز/کلاس فلنج ارائه می‌کنند؛ پایبندی به همان جداول، انتخاب شما را ساده و امن می‌کند.

نصب و سفت‌کاری: از گشتاور تا تنشنِر

کیفیت اتصال فلنجی بیش از هر چیز به پیش‌تنیدگی یکنواخت استادبولت‌ها وابسته است. روش‌های رایج:

• آچار گشتاور (Torque Wrench): ساده و اقتصادی. نیازمند لوبریکنت استاندارد روی رزوه و زیر مهره برای کاهش پراکندگی اصطکاک و نزدیک‌شدن گشتاور به کشش هدف.
• تنشنر هیدرولیک (Hydraulic Tensioner): در فشار/قطر بالا برای دستیابی به کشش دقیق‌تر و یکنواخت‌تر استفاده می‌شود.
• الگوی سفت‌کردن (Cross/Star Pattern): مهره‌ها را به صورت ضربدری و در چند پاس (مثلاً ۳۰٪، ۶۰٪، ۱۰۰٪ گشتاور هدف) سفت کنید تا توزیع تنش یکنواخت شود.
• بازبینی پس از نشستن اولیه (Relaxation Check): پس از چند دقیقه/ساعت کار، ممکن است اندکی ریلکس‌شدن رخ دهد؛ تکرار پاس نهایی می‌تواند پیش‌تنیدگی را تثبیت کند.

محاسبه گشتاور هدف (به‌طور ساده)

رابطۀ تقریبی بین گشتاور (T) و نیروی کششی (F) به صورت T = K × F × d است که در آن K ضریب اصطکاک مؤثر و d قطر نامی است. مقدار K به روانکار و پوشش بستگی دارد (مثلاً برای PTFE کمتر از فولاد خشک است). همیشه از داده‌های تأمین‌کننده و رویه‌های سایت خود تبعیت کنید.

خطاهای متداول در کار با استادبولت

1. انتخاب گرید نامتناسب با دما/فشار: استفاده از گریدهای پایین در سرویس‌های دما-بالا یا دما-پایین ریسک شکست را بالا می‌برد.
2. بی‌توجهی به روانکاری و پاکیزگی رزوه: اصطکاک بالا باعث اختلاف میان گشتاور اعمالی و کشش واقعی می‌شود.
3. طول نامناسب: کوتاه بودن به کاهش درگیری رزوه و بلند بودن به ایجاد تداخل با فضای اطراف منجر می‌شود.
4. الگوی سفت‌کاری نادرست: سفت کردن ترتیبی در یک سمت می‌تواند تاب برداشتن فلنج و نشتی را به‌دنبال داشته باشد.
5. پوشش نامتوافق: گالوانیزه گرم برای دمای خیلی بالا مناسب نیست؛ PTFE در محیط‌های اکسیدکننده قوی ممکن است محدودیت داشته باشد.

نگه‌داری، بازرسی و تعویض

• بازرسی بصری: هرگونه لهیدگی رزوه، ترک، فرورفتگی یا خوردگی پله‌ای (pitting) نشانه تعویض است.
• کنترل کشش/گشتاور دوره‌ای: در سرویس‌های حساس، برنامه پایش دوره‌ای تعریف کنید.
• تمیزکاری و انبارش: رزوه‌ها را خشک و تمیز نگه دارید؛ از گردوغبار و رطوبت محافظت کنید. استادبولت‌های با پوشش خاص را جداگانه و با برچسب‌گذاری دقیق نگه دارید.
• ردیابی (Traceability): روی هر بسته یا حتی خود قطعه، نشانه‌گذاری گرید/ذوب حفظ شود تا در پروژه‌های حساس بتوانید منشأ مواد را مستند کنید.

راهنمای سریع انتخاب استادبولت

1. استاندارد اتصال را مشخص کنید: نوع فلنج (ASME/EN)، کلاس فشار و الگوی سوراخ‌ها.
2. محیط کاری را ارزیابی کنید: دما، فشار، خوردگی (آب دریا، H₂S، کلریدها، اسیدها).
3. گرید و پوشش را برگزینید: مثلاً A193 B7 + مهره A194 2H برای سرویس‌های عمومی دما-بالا، یا B8M برای محیط‌های کلریدی.
4. رزوه و ابعاد سازگار: متریک یا اینچی؟ UNC/8UN؟ طولی که حداقل ۲–۳ رزوه از مهره بیرون بماند.
5. روش سفت‌کاری: گشتاور یا تنشن؛ روانکار استاندارد و الگوی ضربدری.
6. مدارک کیفیت: MTC 3.1، نتایج آزمون‌ها، تأییدیه پوشش.

پرسش‌های پرتکرار درباره استادبولت

آیا می‌توان پیچ شش‌گوش را جایگزین استادبولت کرد؟
در برخی سازه‌ها بله، اما در اتصالات فلنجی فشاربالا توصیه نمی‌شود؛ استادبولت توزیع بار و دسترسی بهتری می‌دهد.

برای جلوگیری از نشتی فلنج، استادبولت مهم‌تر است یا گسکت؟
هر دو حیاتی‌اند. پیش‌تنیدگی صحیح استادبولت‌ها شرط اولیه آب‌بندی گسکت است؛ گسکت مناسب بدون کشش یکنواخت کارایی ندارد.

چند بار می‌توان یک استادبولت را مجدداً استفاده کرد؟
به وضعیت رزوه، تغییرشکل پلاستیک، خوردگی و سوابق گشتاور بستگی دارد. در سرویس‌های بحرانی، سیاست «تعویض در هر بار بازکردن» معمول است.

بهترین روانکار برای رزوه چیست؟
بستگی به دما و سازگاری شیمیایی دارد؛ خمیرهای مولی‌دیسولفید یا پوشش‌های PTFE رایج‌اند. همیشه با دستورالعمل سازنده هماهنگ کنید.



استادبولت، ستون فقرات اتصالات فلنجی و تجهیزات تحت فشار است. انتخاب درست گرید (مثل A193 B7 یا B8M)، پوشش سازگار با محیط، ابعاد و رزوه مطابق استاندارد، و اجرای نصب علمی با روانکاری و الگوی سفت‌کاری صحیح، ضامن اتصال ایمن، آب‌بند و پایدار خواهد بود. اگر در پروژه‌ی خود با شرایط ویژه‌ی دما، خوردگی یا فشار روبه‌رو هستید، مشخصات استادبولت و مهره/واشر را دقیقاً طبق استاندارد و داده‌برگ‌های فنی تأمین‌کننده تعیین کنید تا هزینه‌های توقف و تعمیر به حداقل برسد.
